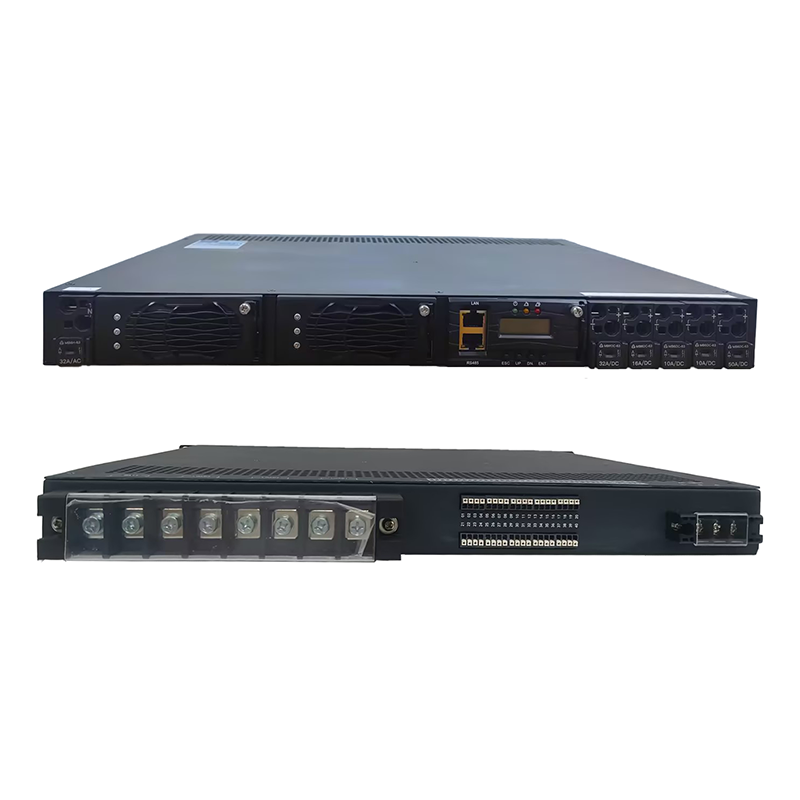

嵌入式通信電源系統是寶威特集多年開發 和網上運行經驗,為滿足室內覆蓋、綜合接入點、室外基站配套建 設等網絡需求而設計的全數字化通信電源系統。該系統由交直流配 電單元、整流模塊、監控模塊和防雷單元組成,具有高可靠、高效節 能、智能化、快速部署等特點。
價值特點
高可靠
? 寬電壓輸入范圍85~300Vac,強電網及油機適應性
? 超寬工作溫度范圍-40~+55℃(55℃以上降額,超過75℃關機),環境適應能力強,適 應各種地理區域
? 交流側、直流側、信號側全方位防雷設計,提升系統防雷能力
? 具有Walk-in功能,啟動時避免對前級變壓器和油機的沖擊
高效節能
? 模塊效率>96%,節省用戶電費支出
? 具備風機智能調速功能,降低系統損耗并延長風機使用壽命
? 整流模塊功率密度高,預留更多走線和操作空間
智能化
? 具有RS485接口、網口SNMP(可選)、智能干接點等通信接口, 組網靈活
? 整流模塊具有獨立的ID識別功能,便于用戶的資產管理
? 完善的蓄電池管理功能,有效延長蓄電池的使用壽命
快速部署
? 標準19英寸嵌入式安裝設計
? 低噪音設計,滿足各種場景建設
? 全正面維護設計,安裝靈活,適用于室內機房/戶外機柜/樓梯間/地下室
應用場景
? 室外通信基站
? 3G、4G、5G室內覆蓋
? 綜合接入
? RRU 獨立供電
? 微站/拉遠站
產品配置
200A 系統
配置型號 | BWT402S48200G1 |
系統容量 | 200A |
監控模塊 | 帶RS485接口/SNMP卡 |
整流模塊 | 50A(RM4850M-HWC * 4個) |
交流配電 | 輸入:1×40A/2P(斷路器) |
交流防雷 | 6kA |
直流配電 | 負載下電(LLVD):1×32A/1P,1×16A/1P,2×10A/1P(斷路器) 電池下電(BLVD):1×40A/1P(斷路器) |
直流防雷 | ≥10kA |
機械參數 | 483mm(寬)× 350mm(深)× 220mm(高) (19 英寸 5U 高) |
安裝方式 | 嵌入式 |
電氣參數
電源系統
性能參數 | 描述 |
工作溫度 | - 40℃~+ 55℃(55℃以上降額,超過75℃關機) |
儲存溫度 | - 40℃~+ 75℃ |
相對濕度 | 5% RH ~ 95% RH (無凝露) |
海拔高度 | ≤4000m(超過 2000m 需降額使用) |
輸入電壓范圍 | 85Vac ~ 300Vac |
輸入頻率 | 45Hz ~ 65Hz |
功率因數 | ≥0.99 |
輸出電壓范圍 | -42Vdc ~ -58Vdc |
系統效率 | 高效系統 >96%,普效系統>92% |
整流模塊
性能參數 | RM4850M-HWC |
輸入電壓 | 85~ 300Vac |
功率因數 | ≥0.99 |
輸出電壓 | 42 ~ 58Vdc |
額定電流 | 50A |
輸出電流 | 0 ~ 5 0 A(peak 61A) |
模塊效率 |
≥96% |
