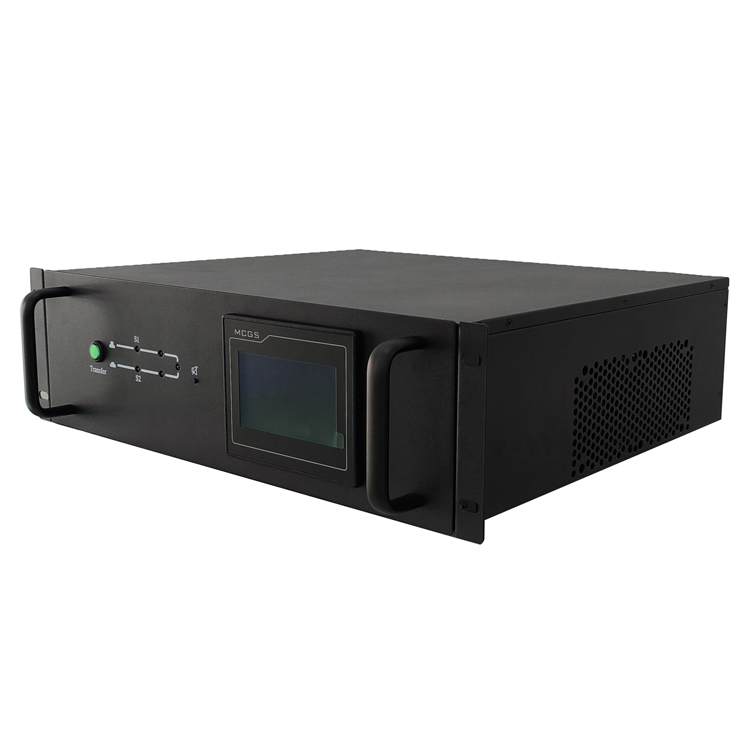

一 STS靜態轉換開關介紹

1.1 一般描述

靜態轉換開關是一個雙路輸入的交流轉換開關，正常時一路接通，另一路斷開，由其中的一路交流輸入向負載供電。當供電一路電源異常時，STS自動切換到另外一路電源，保證負載不間斷地由另一路電源供電。

STS交流雙電源切換裝置采用的高速靜態無觸點切換原理設計，具有以下特點：

◆ 采用全數字化控制，抗干擾能力強，運行速度快；

◆ 切換時間≤4ms，可靠性高；

◆ 過負載能力強，能承受滿負載開機；

◆ 具有輸入過欠壓、過流等保護功能；

◆ 前面板配有顯示屏和指示燈，直觀了解STS狀態信息；

◆ 提供火線、零線可同時切換的STS版本，外觀結構、性能完全相同。

1.2 功能描述

STS交流雙電源切換開關模塊采用的高速靜態無觸點切換原理設計實現對交流供電電源安全、快速切換，保證在阻性負載、感性或容性負載的情況下實現≤4ms的切換。

STS的基本原理框，輸入電源回路I（以下簡稱主電源）以及輸入電源回路II（以下簡稱備用電源）分別經靜態開關并聯到輸出端。兩個獨立的輔助電源輸入端分別取自I路和II路，同時為裝置內部的邏輯回路供電，以確保任何一路輸入失電時，裝置內部邏輯不受影響。

STS正常工作時，當DSP核心控制單元監測到主電源輸入正常時，控制主電源回路的靜態開關閉合，備用回路的靜態開關關斷，由主電源輸出向負載供電。

STS正常工作時，當DSP核心控制單元監測到主電源輸入異常時，同時監測到備用電源輸入正常時，控制主電源回路的靜態開關斷開，備用回路的靜態開關閉合，由備用電源輸出向負載供電。

STS正常工作時，如果當前處于主電源失電或欠壓，由備用電源輸出向負載供電的狀態下， DSP核心控制單元監測到主電源輸入恢復正常，則控制單元自動尋找兩電源的過零點進行切換，即控制備用電源回路的靜態開關斷開，主電源回路的靜態開關閉合，做到先斷后合；恢復主電源輸出向負載供電。

二 型號說明

XXX - STS125   S/D   M   3

  1        2      3    4    5

（1） XXX：?系列

（2） STS125：表示STS額定輸出電流125A，本系列STS包括32A/50A/63A/80A/100A/125A?？蛻?/span>可定制電流規格。

（3） S：單切款；兩路輸入共零線，只切換火線；

D：雙切款；火線、零線同時切換；

默認為D，切換火線和零線。

（4）  M: 帶液晶顯示屏，空白為無顯示屏，XXX-STS125DM3系列STS默認為有顯示屏

（5） 3：代表三相380V，2：代表單相220V，  1：代表單相110V

三 主要技術參數
